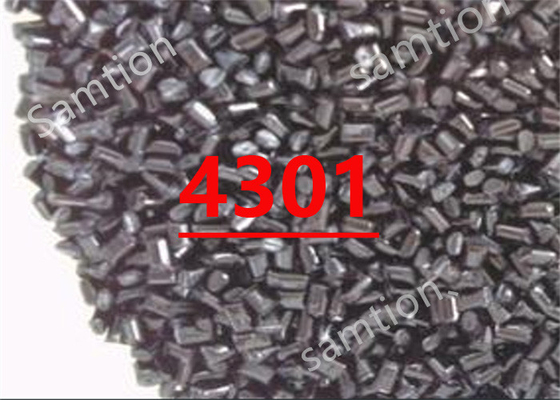

S-Plastics Lexan4301resina éuma resina de carbonato de poli (éster) altamente resistente ao calor para moldagem por injecção
| Propriedades típicas (1) | |||
| Mecânico | Valor | Unidade | Padrão |
| Tensão de tração, yld, tipo I, 50 mm/min | 64 | MPa | ASTM D 638 |
| Tensão de tração, brk, tipo I, 50 mm/min | 69 | MPa | ASTM D 638 |
| Deformação de tração, yld, tipo I, 50 mm/min | 7 | % | ASTM D 638 |
| Deformação de tração, brk, tipo I, 50 mm/min | > 50 | % | ASTM D 638 |
| Modulo de tração, 5 mm/min | 2100 | MPa | ASTM D 638 |
| Tensão flexural, yld, 1,3 mm/min, comprimento de 50 mm | 95 | MPa | ASTM D 790 |
| Modulo flexural, 1,3 mm/min, comprimento de 50 mm | 2200 | MPa | ASTM D 790 |
| Tensão de tração, rendimento, 50 mm/min | 65 | MPa | ISO 527 |
| Tensão de tração, ruptura, 50 mm/min | 60 | MPa | ISO 527 |
| Deformação de tração, rendimento, 50 mm/min | 6 | % | ISO 527 |
| Deformação de tração, ruptura, 50 mm/min | 85 | % | ISO 527 |
| Modulo de tração, 1 mm/min | 2150 | MPa | ISO 527 |
| Tensião flexural, rendimento, 2 mm/min | 100 | MPa | ISO 178 (em inglês) |
| Modulo de flexão, 2 mm/min | 2300 | MPa | ISO 178 (em inglês) |
| INFLUÊNCIA | Valor | Unidade | Padrão |
| Izod Impacto, em entalhe, 23°C | 600 | J/m | ASTM D 256 |
| Izod Impacto, embocado, -30°C | 125 | J/m | ASTM D 256 |
| Energia total de impacto por instrumentos, 23°C | 120 | J | ASTM D 3763 |
| Izod Impacto, sem entalhe 80*10*3 +23°C | Nota: | kJ/m2 | ISO 180/1U |
| Izod Impacto, sem entalhe 80*10*3 -30°C | Nota: | kJ/m2 | ISO 180/1U |
| Izod Impact, notado 80*10*3 +23°C | 45 | kJ/m2 | ISO 180/1A |
| Izod Impact, notado 80*10*3 -30°C | 11 | kJ/m2 | ISO 180/1A |
| Charpy 23°C, V-notch Edgew 80*10*3 sp=62mm | 50 | kJ/m2 | ISO 179/1eA |
| Charpy -30°C, em V-notch Edgew 80*10*3 sp=62mm | 12 | kJ/m2 | ISO 179/1eA |
| Charpy 23°C, Unnotch Edgew 80*10*3 sp=62mm | Nota: | kJ/m2 | ISO 179/1eU |
| Charpy -30°C, Unnotch Edgew 80*10*3 sp=62mm | Nota: | kJ/m2 | ISO 179/1eU |
| Térmico | Valor | Unidade | Padrão |
| Temperatura de amolecimento de Vicat, taxa B/50 | 162 | °C | ASTM D 1525 |
| HDT, 1,82 MPa, 3,2 mm, não recheado | 139 | °C | ASTM D 648 |
| CTE, -40°C a 40°C, fluxo | 8.E-05 | 1/°C | ASTM E 831 |
| CTE, -40°C a 40°C, xflow | 8.E-05 | 1/°C | ASTM E 831 |
| CTE, -40°C a 40°C, fluxo | 8.E-05 | 1/°C | A norma ISO 11359-2 |
| CTE, -40°C a 40°C, xflow | 8.E-05 | 1/°C | A norma ISO 11359-2 |
| Ensaio de pressão de esfera, 125°C +/- 2°C | passagem | - | IEC 60695-10-2 |
| Temperatura de amolecimento de Vicat, taxa B/50 | 151 | °C | ISO 306 (em inglês) |
| Temperatura de amolecimento de Vicat, taxa B/120 | 153 | °C | ISO 306 (em inglês) |
| HDT/Af, 1,8 MPa Flatw 80*10*4 sp=64mm | 134 | °C | ISO 75/Af |
| FÍSICO | Valor | Unidade | Padrão |
| Gravidade específica | 1.2 | - | ASTM D 792 |
| Redução do mofo, caudal, 3,2 mm | 0.6 a 0.8 | % | Método S-Plastics |
| Fluxo de fusão, 300°C/1,2 kgf | 8 | g/10 min | ASTM D 1238 |
| Densidade | 1.2 | g/cm3 | ISO 1183 (em inglês) |
| Absorção de água (23°C/sat) | 0.16 | % | ISO 62 |
| Absorção de humidade (23°C / 50% RH) | 0.35 | % | ISO 62 |
| Taxa de volume de fusão, MVR a 330°C/2,16kg | 40 | cm3/10 min | ISO 1133 (em inglês) |
| Fonte GMD, última actualização:11/08/2004 | |||
| Parâmetro | ||
| Moldagem por injecção | Valor | Unidade |
| Temperatura de secagem | 120 | °C |
| Tempo de secagem | 2 - 4 | Horas |
| Temperatura de fusão | 300 - 330 | °C |
| Temperatura do mofo | 100 - 120 | °C |
| Fonte GMD, última actualização:11/08/2004 | ||
|
Para mais informações, faça o download da ficha de dados |
|
 |
S-Plastics Lexan 4301.pdf |
|
Obtenha a última citação
Fonte de distribuição de primeiro nível no sul da China Reduzir os custos de aquisição, melhorar a estabilidade do abastecimento, Ajudá-lo a encontrar os materiais plásticos de engenharia mais adequados
|
|
